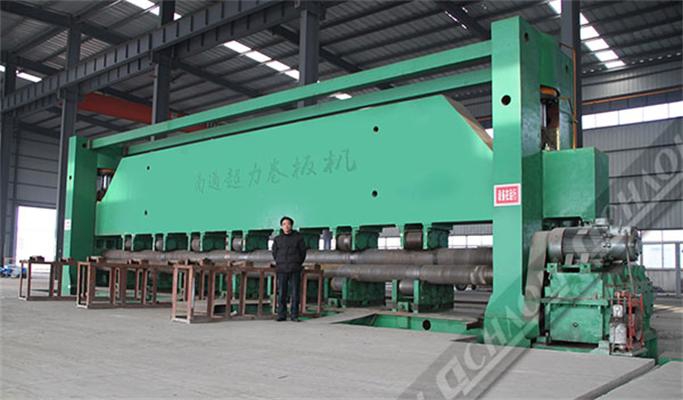

船用卷板機是專為船舶制造行業研發的大型卷板成形設備，主要用于將金屬板材（如船用鋼板、型鋼等）通過輥軸的擠壓與彎曲作用，加工成具有特定曲率的弧形或筒形構件。它是船體曲面、槽型艙壁、大型壓力容器及管道等復雜結構制造的核心裝備之一。

結構與工作原理

• 上輥：由液壓系統驅動，可實現垂直升降及一定角度傾斜，用于施加壓力和控制板材彎曲程度。
• 下輥：兩根下輥同步旋轉，由減速機提供穩定扭矩，帶動板材進給與成形。
• 托輥組：下輥配置多組可調節托輥，用于增強支撐剛性和承載能力，適應超寬板、超大圓弧工件的卷制。

船用卷板機的五大性能優勢

1. 靈活適應性

• 支持對稱式與非對稱式卷制，可加工圓心角≤180°的錐形、弧形工件。
• 加工長度范圍廣，一般為8~21m，可根據船體分段尺寸定制。

2. 大承載能力與高強度結構

• 輥軸規格：采用高強度合金鋼鍛造，直徑范圍800~1500mm，經熱處理消除內應力，確保長期重載運行不變形。
• 支撐系統：配置3~4組支撐輥，間距可調，有效分散彎曲應力，提高穩定性。
• 機架剛性：整體焊接或鑄造機架，經有限元分析優化，靜態剛度≥10? N/mm，抗變形能力優。

3. 高精度成型控制

• 曲率精度：配備PLC+伺服電機的數控系統，實時監測輥軸位移與板材形變，控制誤差≤±0.5mm/m，滿足船體線型公差要求。
• 預彎功能：上輥可單獨升降或傾斜，實現板材端部預彎，消除直邊段，預彎精度達±0.1mm，減少后續焊接修整量。

4. 寬幅與大厚度加工能力

• 加工范圍：板寬可達4~5m，板厚可達200mm，部分重型機型可處理300mm厚板，適配散貨船、油輪等厚板結構。
• 可實施對稱卷圓（如圓筒形艙壁）與非對稱卷制（如變曲率外板），滿足復雜曲面加工需求。

5. 高效自動化與智能化

• 數控聯動：集成CNC控制系統，可自動計算輥軸行程、進給速度與彎曲次數，并支持目標曲率半徑、板材材質系數等參數預設，減少人工干預。
• 在線檢測：可選配激光測距或紅外傳感器，實時監控成品曲率與直線度，發現偏差自動報警并調整工藝參數。

總結

總之，船用卷板機廣泛應用于船體甲板、肋骨、壓力容器及管道等構件的制造，是保障船舶大型化、高精度化建造的重要基礎裝備。其性能水平直接決定船體結構的成形質量與生產效率，只有具備高承載、高精度、高可靠性的設備，才能滿足船舶工業對安全與質量的嚴苛要求。
